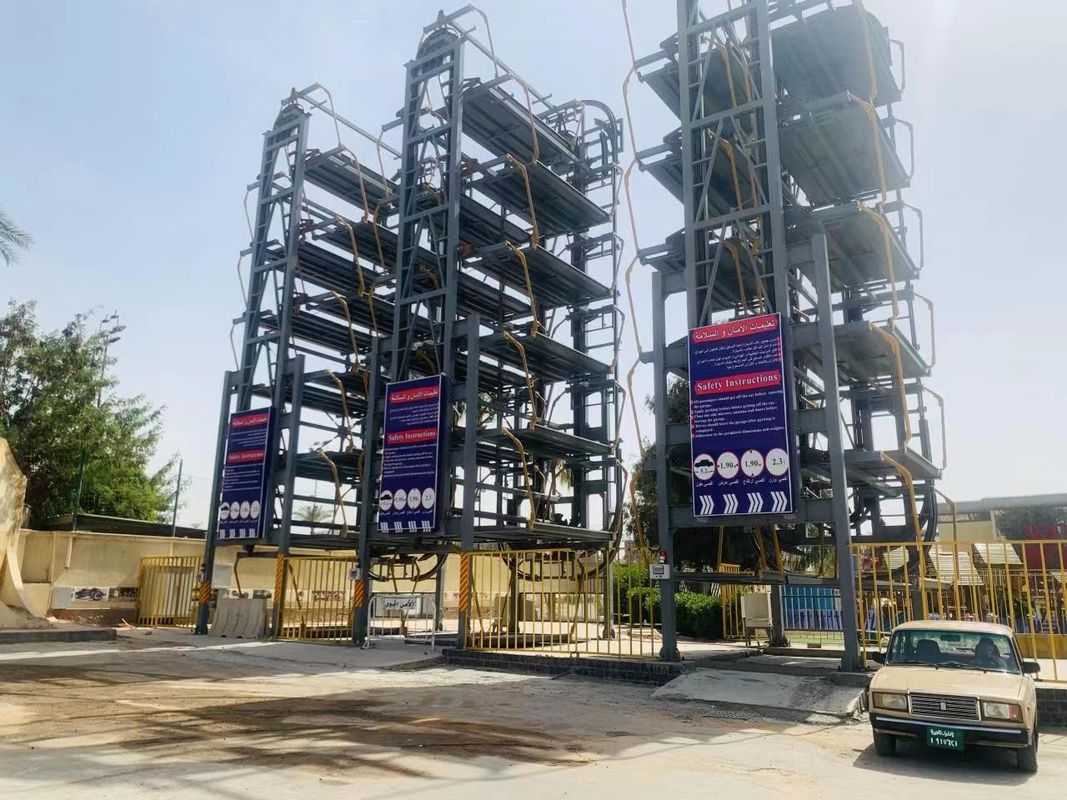

ระบบที่จอดรถโรตารี่แนวตั้ง 20 คันหรือ SUVs
คำอธิบาย
ระบบที่จอดรถโรตารี่แนวตั้ง 20 คันหรือ SUV ส่วนใหญ่ประกอบด้วยโครงสร้างเหล็ก, ตัวบรรทุกสัมภาระ, ระบบขับเคลื่อน, ระบบควบคุม, ระบบความปลอดภัยและการตรวจจับ
เป็นระบบที่ออกแบบให้รถยนต์ใส่ในกรง กรงหมุนขึ้นลง ขวาและซ้าย จากนั้นรถยนต์ก็จอด
ระบบจอดรถอัตโนมัตินี้ได้รับการออกแบบให้จอดรถได้ 20 คันหรือเอสยูวี 20 คัน ให้จอดได้ง่ายและปลอดภัยบนพื้นที่ผิวที่ต้องจอดรถ 2 คันใช้งานง่ายด้วยที่จอดรถของคนขับและปล่อยรถไว้ในระบบที่ระดับพื้นดิน
เมื่อคนขับออกจากโซนปลอดภัยที่รวมไว้ รถจะจอดโดยอัตโนมัติโดยระบบจะหมุนเพื่อยกรถที่จอดอยู่ออกจากตำแหน่งตรงกลางด้านล่างซึ่งจะทำให้มีพื้นที่จอดรถว่างที่ระดับพื้นดินสำหรับรถคันต่อไปที่จะจอด
สามารถดึงรถที่จอดไว้ได้อย่างง่ายดายด้วยบัตร IC หรือกดปุ่มสำหรับหมายเลขตำแหน่งที่เกี่ยวข้องที่รถจอดอยู่ทำให้รถที่ต้องการหมุนลงสู่ระดับพื้นดินพร้อมให้ผู้ขับขี่เข้าสู่เขตปลอดภัยและย้อนกลับรถออกจากระบบ
พารามิเตอร์ทางเทคนิค
|
(รุ่น NO.) |
PCX20/11-20D |
PCX23/11-20D |
|
(กำลังยก) |
2000 Kg |
2300 Kg |
|
(ขนาดรถ) |
5200 x 1900 x 2050 มม. |
5300 x 2000 x 2000 มม. |
|
(ที่จอดรถ) |
20 คัน |
|
|
(โหมดขับเคลื่อน) |
มอเตอร์+โซ่+เฟือง |
|
|
(ความจุมอเตอร์/ความเร็ว) (โหมดการทำงาน) (วัสดุแพลตฟอร์ม) |
7.5 Kw x 4 P/ 4.4 M / นาที (2 RPM) 15 Kw-MOTOR 9.2 Kw/<4.4 M/ นาที บัตร IC/ กดปุ่ม/ สัมผัสหน้าจอ แผ่นเวฟกัลวาไนซ์ 2.2 มม. |
|
|
(ความจุโหลดรวม) |
22000 Kg |
23640 Kg |
|
(รับประกัน) |
2 ปีกับข้อบกพร่องในการผลิต |
|
|
(พื้นที่ติดตั้ง (มม.)) |
6000 x 4850 มม. 6500 x 5500 มม. |
|
|
(อุปกรณ์ความปลอดภัย) |
โฟโต้อิเล็กทริคเซนเซอร์ |
|
|
(พาวเวอร์ซัพพลาย/ความจุมอเตอร์) |
220 V/ 380 V, 50 Hz /60 Hz, 1 Ph/ 3 Ph, 7.5 Kw |
|
หลักการทำงาน
แต่ละพื้นที่มีพาเลทสำหรับรถยนต์ พาเลทสำหรับจอดรถหรือดึงจะหมุนไปตามทิศทางเพื่อให้ทราบที่จอดรถหรือดึงพื้นที่ลงสู่พื้นผู้ขับขี่สามารถจอดรถหรือรับรถได้โดยตรงในพื้นที่ภาคพื้นดิน
ขั้นตอน: รถทุกคันจะหมุนตามเข็มนาฬิกาหรือทวนเข็มนาฬิกาจนกว่ารถจะถึงพื้นตัวอย่างเช่นในภาพต่อไปนี้ถ้าเราต้องการได้รถอันดับต้น ๆ รถทุกคันจะหมุนไปตามทิศทางทวนเข็มนาฬิการถลากชั้นยอดตกลงมาที่พื้นและคนขับสามารถนำออกไปได้โดยตรง
ลักษณะเฉพาะ
1. มอเตอร์ขับเคลื่อน ระบบยกโซ่
2. ออกแบบมาเพื่อจอดรถโดยหมุนเวียนกรงในแนวตั้งในทิศทาง CW / CCW
3. โซลูชันการจอดรถที่มีประสิทธิภาพสูงสุดเนื่องจากสามารถจอดรถได้มากถึง 20 คันในพื้นที่ขนาดเล็กไม่เกิน 2 คันการควบคุมเพียงสัมผัสเดียวและ 4. ไม่ต้องการผู้ปฏิบัติงานมืออาชีพ
4. ทิศทางการหมุนอัจฉริยะ (ใน CW / CCW) เพื่อลดระยะเวลาเข้า / ออก
5. ระบบควบคุมอัตโนมัติ PLC หน้าจอสัมผัสเพื่อเรียกรถที่ต้องการในสัมผัสเดียว
6. ชิ้นส่วนเหล็กพ่นทรายแล้วทาสีรองพื้นป้องกันการกัดกร่อนและเคลือบสีเคลือบด้านบน
โครงสร้างหลัก
ระบบจอดรถโรตารีประกอบด้วยโครงสร้างพื้นฐาน 7 ประการ
ฐานราก โครงสร้างเหล็ก พาเลท ระบบส่งกำลัง ระบบควบคุม อุปกรณ์ป้องกันความปลอดภัย และอุปกรณ์เสริมอื่นๆ
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
